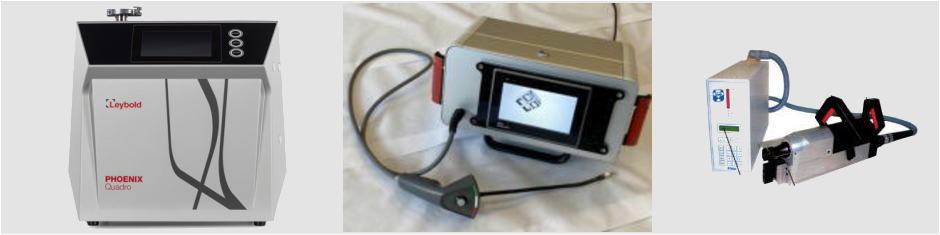

生産ライン用フロンガス検知器~SKALA Leak Detector

PHOENIX 4.0 Quadro~超高感度ヘリウムリークディテクタ

超音波溶接機~STADO_RSA Ultrasonic Welding Machine

フロンガス検知器~ SKALA Leak Detector

フロンガス検知器、リークディテクター ・フロンガス検知器 SKALA は、主に冷凍空調産業の生産ライン用として最適なデバイスとしてお勧め!
・SKALA Leak Detector は、高性能IRセンサー搭載で、高感度、高速レスポンスを実現しました。
・HVAC業界向けの高速応答リークディテクタ。
・赤外線センサーは、すべての一般的な冷媒ガスに対応したタイプを用意しています。
・赤外線(IR)センサーモジュールは、検査対象ガスに正確に反応するように調整されています。
・最低0.5 g /年の漏れ率を検出可能です。
・IRセンサーは、高濃度のガスにさらされた後でも迅速に回復し、メモリへの悪影響がありません。
・筐体(ケース)はコンパクトで頑丈、使いやすく、信頼性の高い動作を実現します。


テクニカルデータ
 システム System  吸引式赤外線センサー
 対象冷媒(Refrigereant Gas) センサータイプ(Sensor type)
 R134a , R407C IR1
 R600a , R290 IR2
 R134a , R404a , R407c , R410a IR3
 R22 IR4
 HFO1234YF IR5
 R404a , R407c , R410a , R448 , R449 IR6
 R32 IR7
 最高感度 Detection Limit  0.5g/year
 主な構成 Main Component ・生産ライン対応の強固なケース
・赤外線センサー(流量制御システム)
・デジタルデータ処理モジュール(シーメンス)
・コントロール:フロントパネルのタッチディスプレイ
 オペレーション モード
 Operation Mode
・測定:スタンバイモード / スリープモード
・バックグラウンド補正
・シングルポイントまたは累積マルチポイント測定
・ピーク値または時間平均値の表示
・音響+光学アラーム、追加の24V信号出力
 電源 Power Supply  215 - 235 V ac, 50 or 60 Hz , 2A fused
 サイズ / 重量  500 x 350 x 300 mm , 12 kg
 起動時間  暖機運転 15分以内
 品質基準  CEマーク
 校正  校正器(Leak Standard)※別売


フロンガス検知器 SKALA 問合せ


ライボルト社製 超高感度ヘリウムリークディテクタ ~ PHOENIX 4.0 Quadro

高感度ヘリウムリークディテクタ

ライボルト社製、超高感度ヘリウムリークディテクタ
PHOENIX 4.0 Quadro  - 名機PHOENIX L300の系譜 -
UL100 → UL100Plus → UL200 → L200 → L300 → L300i → そしてPHOENIX 4シリーズへ...

1850年創業、名門、ドイツ、ライボルト社の技術の粋を詰め込んだ、ポータブル型・超高感度ヘリウムリークディテクタPHOENIX L300iがフルモデルチェンジし、PHOENIX Quadroとなりました。


最少検出感度5E-13 Pa.m3/s以下、90L/sの高性能ターボ分子ポンプ及び180°偏向型メンテナンスフリー質量分析装置を搭載。(数年前のヘリウムリークディテクタに比べ、検出感度は10倍、He汚染からのリカバリ能力は数十倍です)

<特徴>
最少検出感度、5E-13 Pa.m3/s以下。
UL200の2.5倍以上の排気速度, 90L/sを誇るTMP(ターボ分子ポンプ)を搭載。
ターボ分子ポンプ保護用オリフィス・エアブレーキ装備により、 電源OFF後、30秒で装置の移動が可能。(前世代モデルUL200及び他社製品は、電源OFF後15分~20分程度装置の移動不可)
世界最速のヘリウム汚染からのリカバリ能力。(1ccのピュアヘリウムを吸い込んだ後、E-9Pa m3/s以下にバックグランドが下がり、その付近で正確に測定が可能となるまで5分以下。He排気速度3.1L/s以上)
直感的な操作が可能な、大きく視認性の高いカラータッチパネルディスプレイを搭載。トレンドグラフも表示可能。
超長寿命イリジウムイットリアコート・フィラメント。高性能な内蔵TMPと相俟って、UL100で15年以上のフィラメント寿命実績有り。(万が一の断線時にはフィラメント2へ自動切換え。フィラメントメーカー保証は3年。タングステン蒸気を出さないため、エンドユーザによる質量分析管内のメンテナンス不要)
・立上げ2分以下。(強力なTMP用電源により、電源投入後、測定可能になるまで2分以下)
・ヘリウムの他、水素、及び、ヘリウム同位体(質量数3)の測定も可能。
・コンタミネーショントリガー(設定値を超えたときに自動でバルブを閉)の設定が可能。

・真空法での測定の他、専用スニファープローブ(別売)を使用する事でスニファー法での漏れ試験も可能。

PHOENIX 4.0 カタログ
 (PDF 602KB),


ヘリウムリークディテクタ PHOENIX 4.0 問合せ


STADO_RSA 超音波溶接機 ~ Ultrasonic Welding Machine

超音波溶接機

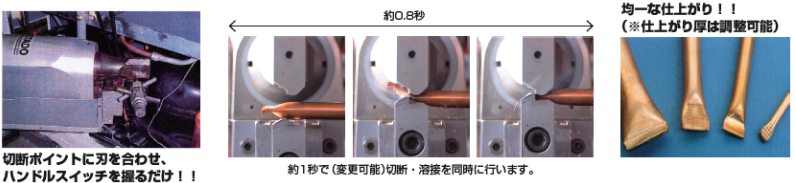

●超音波を使って銅管を瞬間溶接
●冷凍空調機生産ラインに最適
●防爆仕様のため可燃性冷媒R600aにも対応
●銅管を約300℃で瞬時にシーリングし切断(1秒以内)
●直径10mmまでの銅管に対応



■お勧めポイント
◎作業工程の大幅短縮!!
→クランプ・溶接・切断の3工程を1度に行えるので、サイクルタイムの短縮・作業者の労力軽減・人件費の削減につながります。
◎簡単操作と製品精度の向上!!
→簡単ハンドル操作と固定された刃のギャップにより、均一な仕上がりを保ち、品質の向上を実現します。
また、ダブルハンドルによるスイッチ操作のため、安心・安全にご使用頂けます。
◎簡単メンテナンス!!
→日々のメンテナンスも簡単で、上下共に替刃交換が可能です。(最大約24,000ショット可能)
★超音波とは? 周波数2万Hz以上の人には聞こえない音のことです。
音波にはない大きな振動エネルギーを持ち、さまざまな分野で利用されています。

< 仕 様 >

対象素材 銅管(※その他の金属素材については、お問合せください)
溶接方法 超音波方式
溶接可能サイズ 直径4~10mm、厚さ0.5~0.9mm
コンプレッサ必要圧力 0.6Mpa以上
周波数 20KHz
最大出力 3.1kW
ヒューズ 16A
電源 AC230±5%(50/60Hz)、3kW
ディスプレイ 16X2バックライトLCD
使用環境 -5~+45℃
サイズ/質量 ツール部:230Wx500Dx220Hmm / 約13kg
 ジェネレーター部:125Wx275Dx415Hmm / 約12kg
標準付属品 ソノトロード(上刃)、アンビル(下刃)、取扱説明書
オプション品 回転治具(ツール部専用)、接続ホース(6m、10m、12m)他
 ソノトロード(右・左)アンビル(右・左)


超音波溶接機 問合せ



ワークプラス合同会社は、フロンガス検知器(Leak Detector SKALA)、超音波溶接機などを製造、販売するドイツの企業 AC ELEKTRO の総輸入発売元(日本及び中国市場)です。
